目前大型建筑结构和机械设备越来越多，为了保障他们健康运行、故障提前预知、部件性能跟踪维护，需要对他们的状态进行实时监测、跟踪、分析，并预测健康状态变化趋势和故障诊断分析。

       由北京中科创遇测控技术有限公司自主研发的CY-IMS3.0振动噪声在线状态监测与故障诊断系统，是通过加装振动、噪声、压力、温度等传感器和数采仪，可反复、大量、稳定、自动、同时采集各个部位的测量值，基于智能感知技术和设备数据上云的方式，对设备数据进行健康评估，根据评估结果进行保养维护，同时利用设备机理+数理模型驱动的智能故障预测诊断技术，对设备进行更高阶的保养维护。从该系统的实施上线运行情况来看，事后故障显著减少，大大降低例行的维护工作量，减少了设备的非计划停机，提高了设备使用寿命。

在线监测系统组成

       在线监测系统组成：前端传感器、数据采集设备、数据传输系统、监测软件分析平台、服务器、显示设备（电脑、手机、平板、显示屏）等。

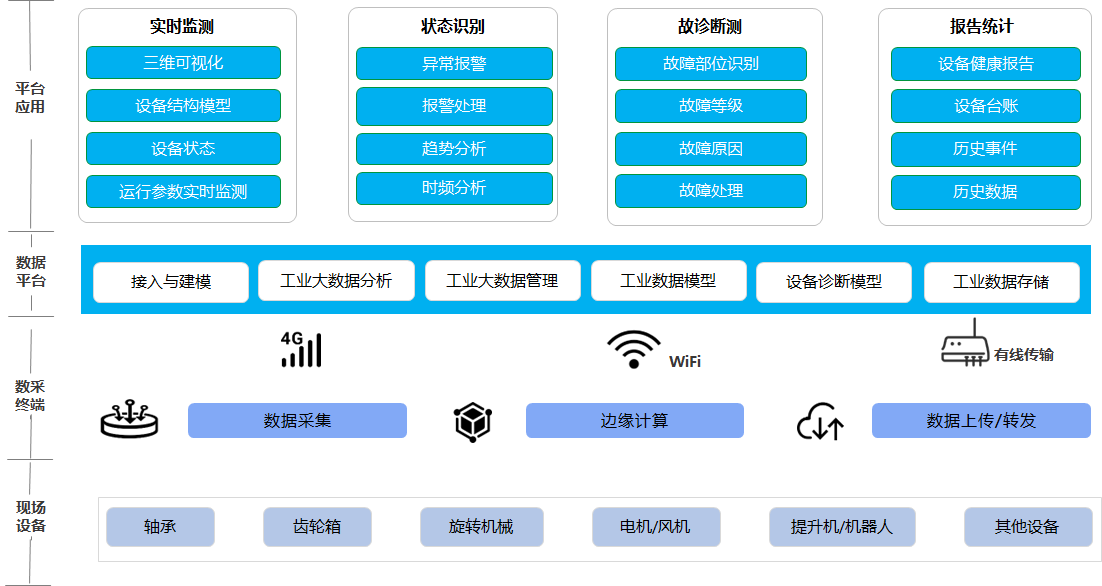

图1  CY-IMS3.0振动噪声在线状态监测与故障诊断系统

在线监测系统功能

    （1）数据实时采集和显示。对振动、噪声、应变、位移、温度、压力、流量等实时信号采集、分析、展示，如时域、频域等指标分析结果显示，报警预警显示，系统组态图显示，等值线状态显示，动态趋势显示。

    （2）数据查询和下载。各种数据查询、下载，历史趋势分析、数据报表下载。

    （3）数据在线分析。时域、频域、相关性、传递函数、冲击响应、倍频程等功能分析。

    （4）系统参数设置。采集通道数设置、采样频率、监测模式、报警阀值设置和增减等。

    （5）故障诊断在线分析。专家级的振动噪声的故障诊断算法、结合自动限值调整和经典 NVH 分析算法，提供故障诊断分析结果。

    （6）定制性软件开发。根据用户需求，做定制性的软件功能和界面开发，基于工作流程的用户界面，具有良好的易用性，可以提高工作效率；融合了数据快速可视化功能、强大的分析和便捷的报告生成功能。

应用场景

    （1）需要长期监测。很多大型建筑和机械设备试验的测试任务可能需要长期监测，了解他们的健康状况，需要远程监控和故障诊断分析。

    （2）环境恶劣的试验。对于一些恶劣野外环境或危险环境，测试过程中人员不可靠近测试设备所在现场。

    （3）测试试验任务重。测试任务测试时间长，需要及时获取最新的测量数据，并进行处理，要求形成每日测试分析报告。

应用行业

       大型的建筑类，如桥梁、大坝、体育馆、高层建筑、塔楼古建筑等，以及各种机械设备类，如汽轮发电机组、燃气发电机组、压缩机、风机、齿轮箱、电机、吊塔、水泵、船舶、地铁等。
